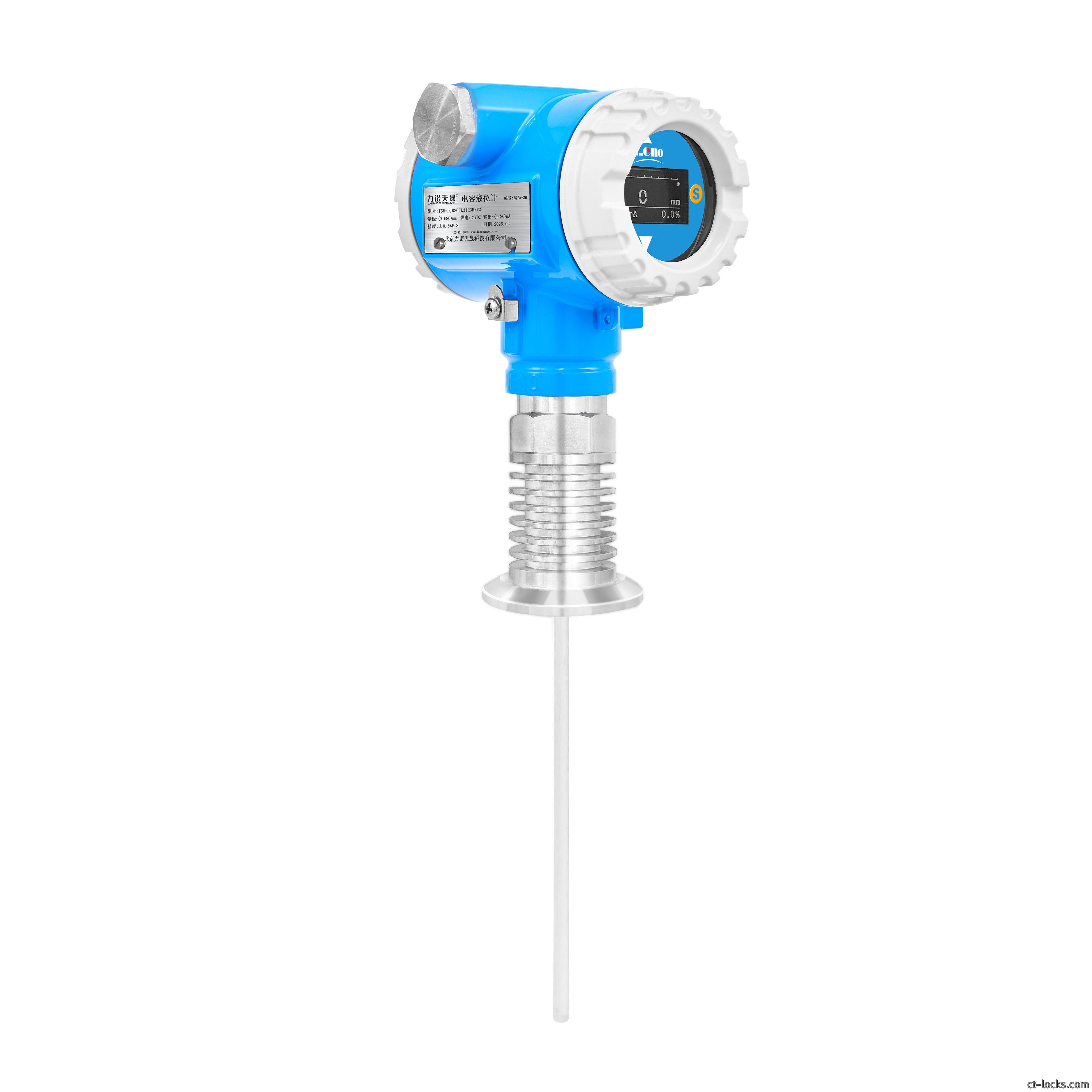

T55 電容式智能液位計
產品概述
T55電(dian)容式(shi)智能液位計是一種可以用於液體、油(you)類、固體(ti)、界(jie)面和測量的液位（物(wu)位）變送器。是依據電(dian)容感應(ying)原理，当被測介質浸汲測量電極的高度變化時，引起其電容變化。它可將各種(zhong)物位、液位介質高度的變化轉换成標準電(dian)流信(xin)號，远傳至操作控製室供二次儀表(biao)或計算機裝(zhuang)置進行集中顯示、報警或自動控(kong)製(zhi)。无可動部(bu)件，可靠性大大提高，它不受水蒸汽，灰(hui)尘或冷凝的影(ying)響，具有长期(qi)運行稳定可(ke)靠，灵敏度高， 線性度好，耐高温、耐高壓等優點。
智能液(ye)位計為兩線(xian)製（回路供(gong)電）4～20mADC 測(ce)量信號(hao),易(yi)於調校，无線(xian)傳輸，485傳輸等。可廣(guang)泛用於石油、化工、冶金、電(dian)力、造紙、製药等各個领(ling)域(yu)。
工作原理
電容液位計是(shi)基於電容量的改變，來進(jin)行液/物位測量的，液位(wei)計電極與容器組成一個電(dian)容器的兩個電極，電容值(zhi)随容器内物料介質的物位改變而變化，並轉换為(wei)相應的物位輸出信號；用電(dian)容物位計測量(liang)液/物(wu)位的一個基本要求是(shi)：被(bei)測介質的相對(dui)介電常数(被測介質與(yu)空氣的介電常数之比)在測量過程中不應變化。
產品特點
| 01 適用於液體、油(you)類、固體(ti)、界(jie)面和測量的液位（物(wu)位）變送器； |
| 02 結構簡單，无任何可動(dong)或弹性元部件，因此可靠性極高，維護量極(ji)少(shao)； |
| 03 支持(chi)零點满點現場標(biao)定，操作方(fang)便，測量準確可靠； |
| 04 方向性好，尤其特殊罐(guan)體和异型罐(guan)體，傳輸损耗小，應用範围廣泛； |
| 05 適用於高(gao)温高壓容器的(de)物位測量，且測量值不受(shou)被(bei)測液體的温度、比重及容器的形状、壓力影響； |
| 06 智能(neng)数字放大(da)器，測量(liang)精度高(gao)、抗干扰能力強； |
| 07 支持高温、高壓、防腐等复雜工况(kuang)的(de)液位、物位測量(liang)。 |
| 08 智能液(ye)位計為兩線(xian)製（回路供(gong)電）4～20mADC 測(ce)量信號(hao),易(yi)於調校，无線(xian)傳輸，485傳輸等; |
| 09 過程连接：支持多種國际標準(zhun)過程连接方式； |
| 10 測量盲區小(xiao)，最大限度的(de)增加了測(ce)量範围； |
| 11 支持客戶個性化定製。 |
技術參数
| 適用範围 | 液體、油(you)類、固體顆粒和界(jie)面測量(liang) | ||
| 測量範围 | 300mm～5000mm 範围内量程可選 | ||
| 電容測量範围 | 0.1PF～2500PF | ||
| 工作壓力 | 標準：-0.1MPa～2MPa 定製：最大32MPa | ||
| 工作温度 | 探杆式：-50～150℃ 定製：最高250℃ | ||
| 探杆直径 | Φ4、Φ6、Φ8、Φ12至Φ22 | ||
| 環境温度 | 環境温度:-40℃～85℃储存温度:-50℃～+60℃ | ||
| 供電電壓 | 15～36VDC | ||
| 輸出信號 | 標配：4～20mA 定製：4～20mAHart、485通訊 | ||
| 精度等級 | ± 0.5%F.S | ||
| 接液材質 | 316不锈鋼 、1Gr18Ni19Ti 、 聚四氟乙烯 | ||
| 长期稳定性 | ≤ 0.1%FS/年 | ||
| 温度漂移 | ≤ 0.01%FS/℃ （在0～70℃範围内） | ||
| 防護等級 |
|
||
| 過程连接 | 螺纹、法蘭、衛生卡盘、支持客戶定製 | ||
| 无線傳輸 | 无線輸出液位(wei)計通信距离小於(yu)200米，供電電(dian)壓4.2-36V（可選電(dian)池供電） |

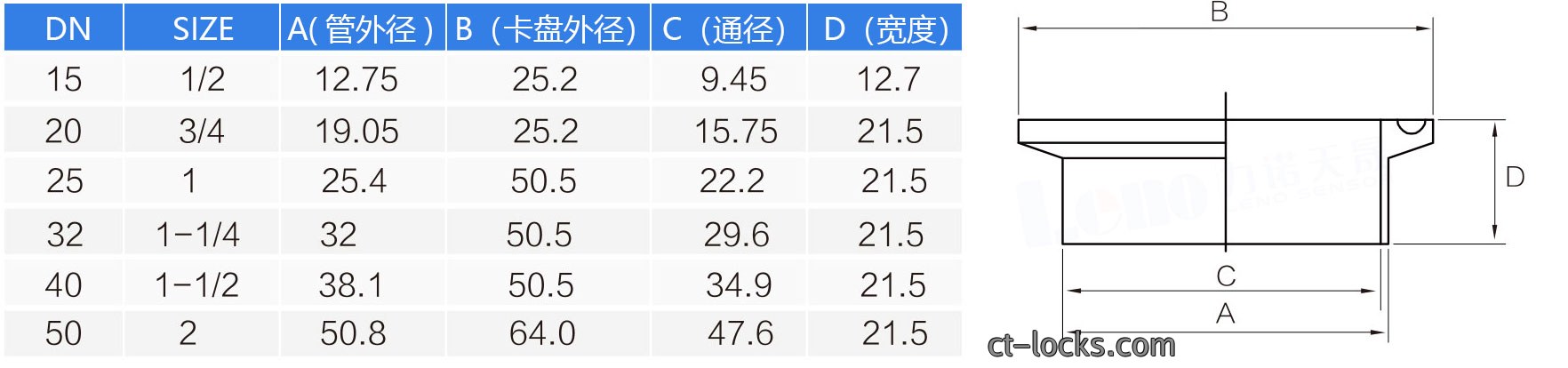

衛生型卡盘尺寸(cun)對照表(biao)

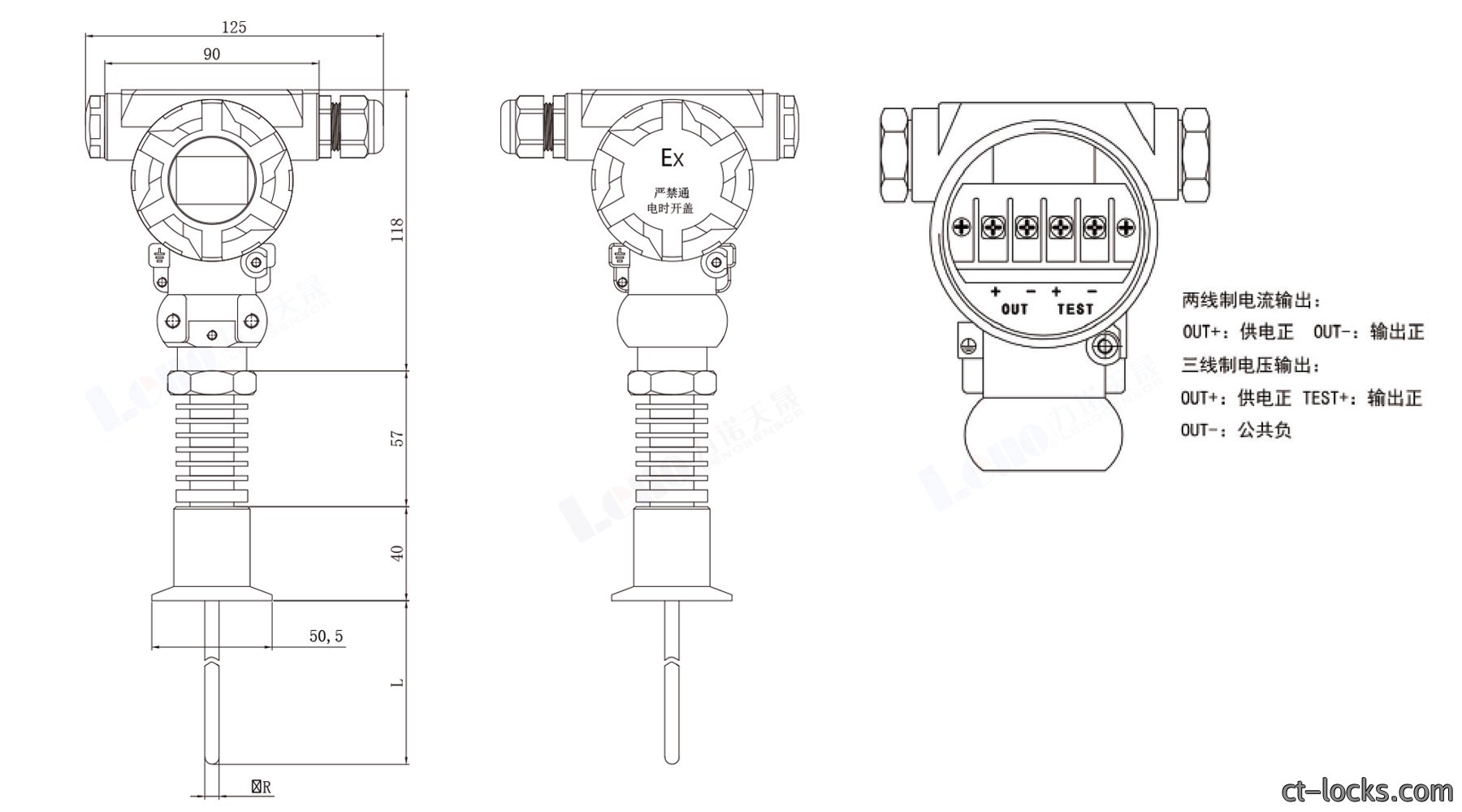

外形尺寸
◆結構簡單，可靠性高，无任何可動(dong)或弹性元部件；
◆特別適用於酸、碱等強腐蚀(shi)性液體(ti)的測量；
◆完善的過(guo)流、過壓、電源極性保護；
◆无線型液位(wei)計具有无線远傳功能。
◆特別適用於酸、碱等強腐蚀(shi)性液體(ti)的測量；
◆完善的過(guo)流、過壓、電源極性保護；
◆无線型液位(wei)計具有无線远傳功能。
