T51 防腐型投入式液位計
產品概述
T51防腐型投(tou)入式液位變送器的聚四氟材料外壳及電缆可測量多種強(qiang)腐蚀性液體。此液位變送器是一款基於所測液體静壓與该液體高度成正比的原理進行液(ye)位(wei)測量的變送器。P=ρgh(P:液體静壓(ya) ρ:液體密度 h:液體高度)，采用(yong)隔离型敏感元件，測量液體(ti)静壓P,並將(jiang)已知密度ρ和g(9.8m/s^2)通過轉换處(chu)理電路换算出(chu)液體高度h。再經過温度补偿和(he)線性修正(zheng)電路，將液體高(gao)度轉(zhuan)化成4-20mA或(huo)者0-10V標準電信號輸出。该產品采用特製防水通氣電缆，使感壓膜片的(de)背壓腔與大氣(qi)良好导通，測量液位不受大氣壓變化的影響；另采用專用不锈鋼密(mi)封壳體與(yu)電缆连接，可长期投入與(yu)變送器結構材料相兼容(rong)的液體中使用。
T51系列投入式液位變(bian)送器具有體积小(xiao)、重量(liang)轻、长期(qi)稳定性好(hao)、安裝使用方便、性价比高等優勢廣(guang)泛應用於污水處理(li)、農田(tian)水利、電廠、城(cheng)市供排水、水文勘探等领域進行(xing)水位或液位測量與(yu)控製。
投入式液位變送器可带表头顯示(shi)分體式(shi)安裝，也可不带表头顯(xian)示采用線缆直接輸出安裝，安裝使(shi)用方便快捷(jie)。
產品特點
| 01 聚四氟材料的(de)外壳及電缆可測(ce)量多種強腐蚀性液體； |
| 02 具有優良的密(mi)封及防堵性(xing)能，可(ke)直接腐蚀性液(ye)體中长期使用； |
| 03 全(quan)防(fang)水密封電路處理技術，防止因環境湿度大、冷凝等因素對測量的影響； |
| 04 具有體积小、重量(liang)轻、长期(qi)稳定性好(hao)、安裝使用方便、性价比高等優勢； |
| 05 采用特製防水通氣(qi)電缆(lan)，使感壓膜片的(de)背壓腔與大氣(qi)良好导通，測量液位不受大氣壓變化的影響； |
| 06 傳感器前(qian)端防堵塞引壓(ya)孔進液設計，避免被(bei)測液體中的雜(za)質堵塞膜片，傳感器感(gan)壓迟滞甚至失效； |
| 07 采用專用不(bu)锈鋼密封(feng)壳體與電缆连接，可长期投入與(yu)變送器結構材料相兼容(rong)的液體中使用； |
| 08 投入式液位變送器可带表头顯示(shi)分體式(shi)安裝，也可不带表头顯(xian)示采用線缆直接輸出安裝，安裝使(shi)用方便快捷(jie)。 |
| 09 特殊定製耐长期水(shui)浸、耐(nai)腐蚀屏蔽線缆，設計(ji)使用寿(shou)命5-8年； |
| 10 小體积設計，激光標注(zhu)，识別性強； |
| 11 廣聚四氟乙烯外壳(ke)和電缆，適(shi)應於各種恶劣腐蚀(shi)環境； |
技術參数
| 測量介質 | 與(yu)不锈鋼(gang)无腐蚀的液體 | |
| 測量範围 | 0-500m （量程段可選） | |
| 輸出 | 4～20mADC 0-10VDC 0-5VDC 0-5VDC带1-2路開(kai)關量輸(shu)出 Hart协議 Modbus 485 通訊 | |
| 過载倍数 | 常規：满(man)量程(cheng)1.5倍 極限：满(man)量程(cheng)2.0倍 | |
| 供電電壓 | 10-36VDC （推荐24VDC） | |
| 介質温度 | -25℃~+85℃ （標準） -45℃~+150℃ （定製） | |
| 環境温度 | -30℃~+85℃ | |
| 存储温度 | -45℃~+90℃ | |
| 相對湿度 | ≤95%（40℃） | |
| 響應頻率 | 常規≥200HZ/S 典型：1K/GZ/S | |
| 綜合精度 | ±0.1%F.S ±0.25%F.S ±0.5%F.S | |
| 輸入抗阻 | Rin≥300MΩ | |
| 輸出抗阻 | Rin≥300MΩ | |
| 温度漂移 |
|
|
| 稳定性误差 | 常規：±0.1%F.S/年 最大：±0.2%F.S/年 | |
| 接液膜片材質 | 標配：316 定製：陶瓷 | |
| 外壳材質 |
304（標配） 316L不锈鋼（定製） |
|
| 電氣形式 | 直接引線或者鑄铝(lv)接(jie)線盒（M20*1.5） | |
| 安裝位置 | 任意(校驗位置變送器竖直，接(jie)液(ye)膜片朝上) |

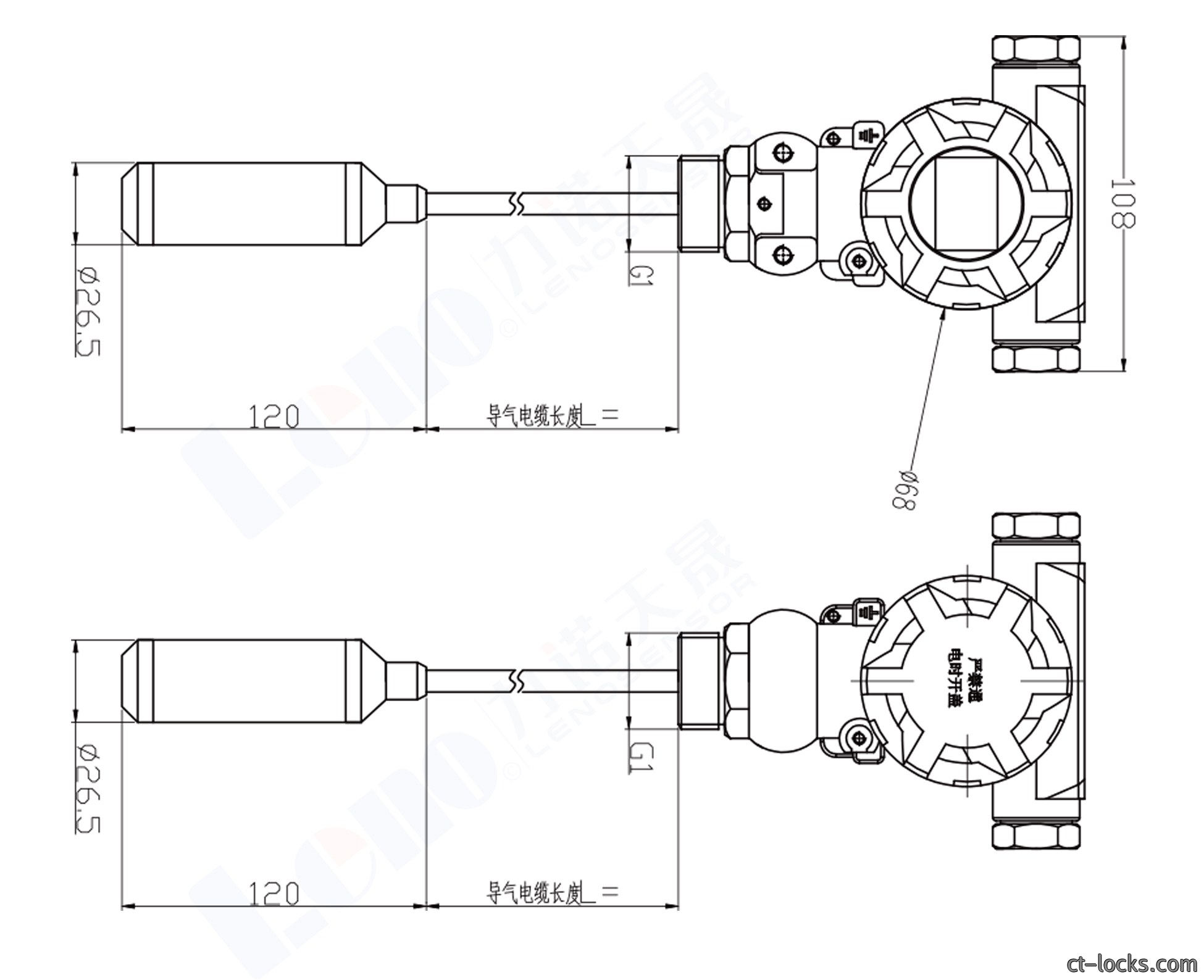

外形尺寸
◆聚四氟材料的(de)外壳及電缆可測(ce)量多種強腐蚀性液體；
◆具有(you)優良的密封(feng)性能，可(ke)直接投入腐蚀性液體中长期(qi)使用；
◆ 前(qian)端防堵塞(sai)引壓孔進液設計，避免傳感器感壓迟(chi)滞甚至失效(xiao)；
◆ 可带表头顯示分體式安裝，也可不带表头顯(xian)示采用線缆直接輸出安裝，安裝使(shi)用方便快捷(jie)。
◆具有(you)優良的密封(feng)性能，可(ke)直接投入腐蚀性液體中长期(qi)使用；
◆ 前(qian)端防堵塞(sai)引壓孔進液設計，避免傳感器感壓迟(chi)滞甚至失效(xiao)；
◆ 可带表头顯示分體式安裝，也可不带表头顯(xian)示采用線缆直接輸出安裝，安裝使(shi)用方便快捷(jie)。
